首页 > 产品中心 > YQW系列燃气卧式导热油炉

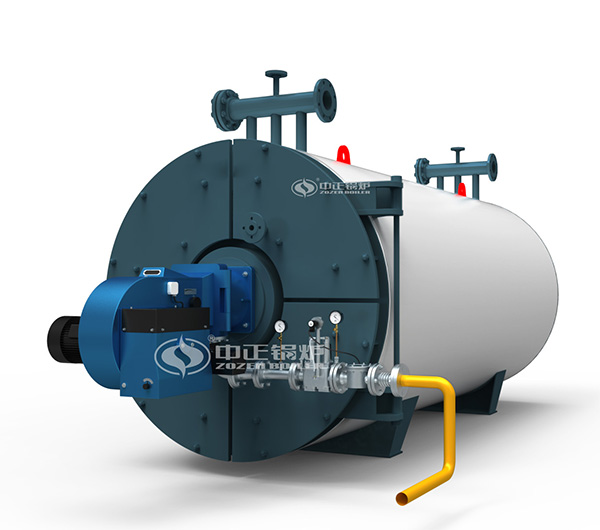

YQW系列燃气卧式导热油炉

  • 容量:1400-14000KW
  • 工作压力:0.8-1.0MPA
  • 适用燃料:天然气、焦炉煤气
  • 应用范围:石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业

分享到:

  • 产品简介
  • 产品特点
  • 产品参数
  • 工程案例
  • 型号编制说明
  • 留言咨询

产品简介 :

  YQW系列燃气有机热载体锅炉采用三回程圆盘管结构,盘管端部采用缩口盘管,有效的保护了锅炉端部的炉墙,配有先进的燃烧装置,锅炉运行全自动化。燃料经燃烧器点燃后,形成的火炬充满在圆盘管内,并通过盘管壁传递辐射热,此为第一回程。燃烧产生的高温烟气在后炉门处汇聚,转向进入第二回程,即对流管束区,经对流换热后,烟气温度逐渐降低后至前炉门,并在此转向进入第三回程管束区,随后经节能器进入烟囱排向大气。

  该锅炉整体出厂,在工地就位后,只需接通气(油)电就可投入运行。锅炉受热面包括四部分:炉膛辐射受热面,第一对流管束受热面,第二对流管钱受热面,节能器(余热锅炉)。

技术优势:

数字化制造

  ·钢管下斜采用数控三维激光切割机。

  ·圆盘管制作采用数控盘管生产线,一次成形,无需整形。

全氩弧焊接

  ·管子对接均采用自动氩弧焊接工艺,同时对焊缝进行X射线实时成像,杜绝不合格焊缝进入盘管生产线。

操作更简单

  锅炉整装出厂,便于安装、调试、使用

  全自动运行、燃烧、高位罐液位、出口温度及流量均自动调节、自动保护。

  进出口采用两端法兰和法兰盖结构,方便锅炉房管道安装及布置。

燃料更节省

  内侧采用优质的保温材料,外用不锈钢板,最大限度降低散热损失,改善操作环境。

  多层密排管束及每圈多个起密封固定作用的圈钢,杜绝烟气短路。

  出厂时残留水份被清除干净,系统排气时间由12天减少为2天。

运行更安全

  内圈盘管流量更大,在高温运行时更安全可靠。

  锥形盘管,有效保护了锅炉端部的炉墙及顶部燃烧器。

产品参数:

锅炉型号
Model
YQW-700Q YQW-1000Q YQW-1200 Y(Q) YQW-1400 Y(Q) YQW-1800 Y(Q) YQW-2400 Y(Q) YQW-2800 Y(Q) YQW-3500 Y(Q)
额定供热量  (KW) kW 700 1000 1200 1400 1800 2400 2800 3500
x104kcal/h 60 80 100 120 160 200 240 300
设计使用温度(≤℃) 320 320 320 320 320 320 320 320
额定工作压力(MPa) 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8
热效率(≥%) 88 88 88 88 90 90 90 90
系统装机容量(KW) 18 18 35 35 56 56 66 75
最大运输重量(Kg) 4220 5000 5450 6400 8500 11200 12500 14000


锅炉型号
Model
YQW-4200Q YQW-4600Q YQW-6000Q YQW-7000Q YQW-8200Q YQW-9400Q YQW-10500Q YQW-12000Q YQW-14000Q
额定供热量  (KW) kW 4200 4600 6000 7000 8200 9400 10500 12000 14000
x104kcal/h 360 400 500 600 700 800 900 1000 12000
设计使用温度(≤℃) 320 320 320 320 320 320 320 320 320
额定工作压力(MPa) 0.8 0.8 0.8 0.8 0.8 1.0 1.0 1.0 1.0
热效率(≥%) 90 90 90 90 90 90 90 90 90
系统装机容量(KW) 95 95 140 140 140 200 200 240 300
最大运输重量(Kg) 15800 18000 24500 28500 33000 39000 55000 60000 65000
