首页 > 产品中心 > WNS燃气热水锅炉

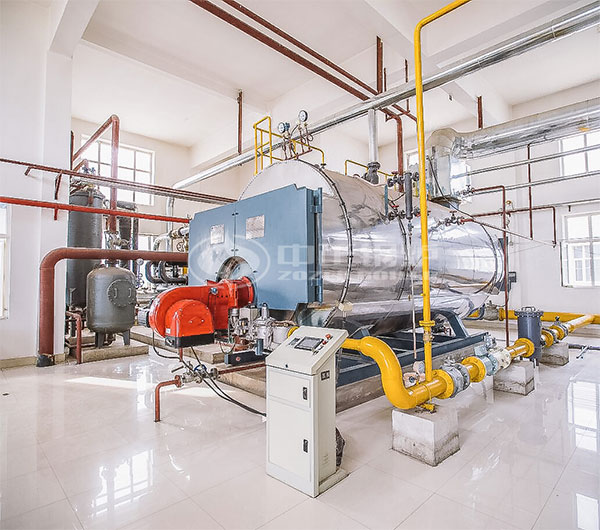

WNS燃气热水锅炉

  • 容量:0.35-14 MW
  • 工作压力:0.7-1.25 Mpa
  • 适用燃料:天然气、焦炉煤气、沼气、甲醇
  • 应用范围:供暖、医院、宾馆

分享到:

  • 产品简介
  • 产品特点
  • 产品参数
  • 工程案例
  • 型号编制说明
  • 留言咨询

产品简介 :

  WSN系列卧室内燃锅炉是锅壳式三回程湿背燃油(气)锅炉。燃料经燃烧器雾化后,形成的火炬充满在全波形炉胆内,并通过炉胆壁传递辐射热,此为第一回程。燃烧产生的高温烟气在回燃室内汇聚,转向进入第二回程,即螺纹烟管管束区,经对流换热后,烟气温度逐渐降低后至前烟箱,并在此转向进入第三回程,即光管管束区,随后经后烟箱流入烟囱,最后排入大气。

  该系列产品具有安全可靠、高效率、节能环保、维护方便、经久耐用、全自动智能控制等特点。

技术优势:

数字化制造

  ·钢板下料、圈圆、管板钻孔等关键加工工艺全采用先进的数控加工工艺,减少组装应力,延长锅炉使用寿命。

  ·前后烟箱面板采用数控等离子切割机切割,整齐美观。

操作维护简便

  全自动运行,燃烧,水位,温度及蒸汽压力均自动调节、自动保护。

  烟箱门采用铰链结构,窗户式开启,便于检修、清查、清理。

更长的寿命

  烟管与管板的焊接采用先预胀,消除管与管板的间隙,再采用氩弧自动焊的焊接工艺。有效的消除应力,延长锅炉使用寿命。

  锅炉纵、环缝焊接均采用先进的埋弧自动焊工艺,保证焊接质量。所有纵、环缝焊均进行100%的射线探伤。

  翅片管采用ND钢或不锈钢材质,有效地解决了钢材的低温腐蚀

  设立工序检查停止点,严格保证先胀后焊工序的执行,避免管孔开裂。

燃料更节省

  ·采用优质的硅酸铝纤维,再用耐火泥保温,炉体温度控制在45℃以下,有效的控制热损失。

  充足的蒸汽储藏空间和受热面,令锅炉能高效率地产生较高的热功率和高品质的蒸汽。

  加设冷凝器,利用锅炉尾部排除烟气中的余热,提高锅炉进水温度,降低排烟温度,使锅炉热效率提高到98%以上,从而节省运行成本。

产品参数:

锅炉型号 WNS4.2-1.0/115/70-Y(Q) WNS5.6-1.0/115/70-Y(Q) WNS7-1.0/115/70-Y(Q) WNS10.5-1.0/115/70-Y(Q) WNS14-1.0/115/70-Y(Q)
额定热功率(MW) 4.2 5.6 7 10.5 14
额定工作压力(Mpa) 1.0 1.0 1.0 1.0 1.0
额定出口水温度(℃) 115 115 115 115 115
额定进口水温度(℃) 70 70 70 70 70
受热面积(㎡) 本体 180.91 189.87 205.57 346.19 418.2
冷凝器 78.25 108.5 148.8 192.1 330.3
热效率(%) >98 >98 >98 >98 >98
使用燃料 天然气,沼气,焦炉煤气,甲醇,轻油等.
燃烧设备 燃烧器
燃料消耗量 轻油 397 530 656 996 1327
天然气 432 576 720 1080 1440
最大运输重量(t) 19.5 22.6 25.8 33 46
最大运输尺寸(m)(L×W×H) 6.2×2.8×3.1 7.04×2.87×3.1 7.3×2.88×3.16 8×3.37×3.57 7.77×3.7×3.99
